T型過濾器

: 更新時間2023-01-30 21:22:23; 產品名稱; 型??????? 號SRS2; 公稱通徑DN50~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

SRS2直流式T型過濾器產品概述

SRS2直流式T型過濾器是由鋼制對焊管件中的等徑三通加接管與帶頸對焊、帶頸平焊或板式平焊等法蘭通過焊接工藝制作而成的加長型直流式T型過濾器，其三通殼體上管口焊有接管，從而增大了過濾面積，并嚴格按《GB/T 14382-2008管道用三通過濾器》標準進行設計制造、試驗及檢驗。本產品焊縫平整，焊縫表面無裂紋、氣孔、夾渣及未焊縫等缺陷，采用碳鋼與低合金鋼制造的T型過濾器外表面涂有防銹底漆及面漆，漆膜光滑平整，無流痕、鼓泡、皺紋和裂紋，不銹鋼T型過濾器外表面進行酸洗鈍化或拋光處理，其Ra≤1.6μm。

SRS2直流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20#	1Cr5Mo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	接管	20#	1Cr5Mo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	法蘭	A105	1Cr5Mo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	法蘭蓋	Q235B	1Cr5Mo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	濾筒濾網	304	304	304	316	316L
7	螺柱	35CrMo	35CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
8	螺母	30CrMo	30CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	排污螺塞	304	304	304	316	316L

SRS2直流式T型過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 14382-2008 管道用三通過濾器
對焊端部	GB/T 12459-2017、GB/T 12224-2005、ASME B16.9-2012、ASME B16.25-2017
檢驗試驗	GB/T 14382-2008 管道用三通過濾器
工作溫度	-196℃ ~ 540℃

SRS2直流式T型過濾器外形尺寸

公稱壓力 PN	公稱尺寸 DN	安裝尺寸mm			過濾面積 cm²	排污口N 管螺紋
公稱壓力 PN	公稱尺寸 DN	L0	L1	L2	過濾面積 cm²	排污口N 管螺紋
16 ~ 40 (Class150) 20 (Class300) 50	50	64	235	260	126	R ?
	65	76	265	295	153	R ?
	80	86	300	340	190	R ?
	100	105	355	405	290	R ?
	125	124	400	465	463	R ?
	150	143	455	530	606	R ?
	200	178	510	615	1209	R ?
	250	216	590	725	1698	R ?
	300	254	675	830	2517	R ?
	350	279	740	915	3135	R ?
	400	305	795	1005	3908	R ?

SRS2直流式T型過濾器結構圖

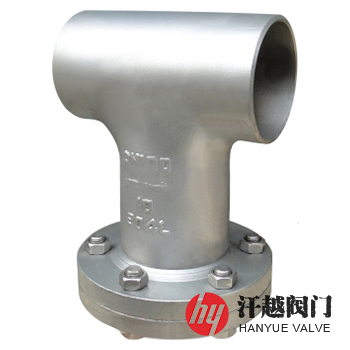

加長型直流式T型過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明結構形式、公稱壓力、公稱通徑、殼體材料、濾網材質、過濾精度等。本產品可按客戶需求承接定制，具體詳情請聯系我司銷售技術人員。
