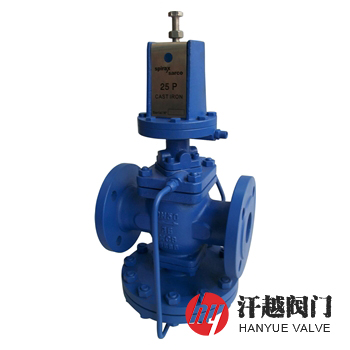

25P蒸汽減壓閥產品概述

斯派莎克25P蒸汽減壓閥為自作用導閥型減壓閥，主閥為單閥座，硬質合金閥芯處理，導閥通過螺栓直接安裝在主閥上，閥在無負荷時能關閉。其通過外部壓力感應管感應下游壓力，調節主閥開度并維持壓力穩定，在下游無負荷時，主閥可以關閉。該閥可在同一個閥體上安裝和互換一個或多個導閥，可同時實現溫度控制，上游壓力控制和遠程開關控制等多種功能。本產品廣泛的應用于蒸汽和壓縮空氣系統，無論上游壓力變化或下游負荷的波動，均能實現精確穩定的壓力控制，可以將蒸汽從高壓減至設備的有效工作范圍，并防止設備受損。根據需要提供三種不同顏色的調節彈簧用以設置不同的下游壓力：黃色：0.2bar g~2.1bar g；藍色：1.4bar g~7.0bar g；紅色：5.6bar g~14.0bar g。

斯派莎克25P蒸汽減壓閥啟動前導閥彈簧處于自由狀態時，主閥和導閥處于關閉狀態，而導閥則由彈簧力作用打開，蒸汽經由導閥進入主隔膜室，一部分蒸汽則經由控制孔流出，當由導閥流入的蒸汽大于由控制孔流出的蒸汽，主隔膜室中的控制壓力增大，打開主閥，隨著蒸汽流過主閥，下游壓力的增量經由感應管反饋，作用在導閥隔膜下，平衡隔膜上部的彈簧壓力，使導閥逐漸節流關閉，從而維持主隔膜室內的壓力，控制主閥開度，輸送適量的蒸汽，維持下游穩定的壓力。當下游壓力上升時，反饋壓力增大，導閥關閉，控制壓力由控制孔釋放，使主閥緊密關閉。下游任何的負載變化或壓力的波動，都會反饋在導閥隔膜的下方，從而調節主閥的開度，確保下游壓力的穩定。

25P蒸汽減壓閥部件材料

25P蒸汽減壓閥性能規范

25P蒸汽減壓閥外形尺寸

25P蒸汽減壓閥結構圖

如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、內件材質、工作溫度等以便選型。本產品閥體設計條件：鑄鐵的最高壓力17bar g，最高溫度232℃；鑄鋼的最高壓力21bar g，最高溫度232℃。
